อุปกรณ์ตรวจสอบด้วยภาพอัตโนมัติของท่อทองแดง

LANCE INDUSTRIAL สนับสนุนการผลิตอุปกรณ์ตรวจสอบขนาดและรูปลักษณ์อัตโนมัติที่ไม่ได้มาตรฐานตามความต้องการ เพื่อตอบสนองความต้องการในการตรวจสอบ (คัดกรอง) ของผลิตภัณฑ์ต่างๆ

อุปกรณ์ตรวจสอบด้วยภาพอัตโนมัติของท่อทองแดงส่วนใหญ่รวมถึงการตรวจสอบขนาด สี ข้อบกพร่อง คราบ ฯลฯ เพื่อปรับปรุงการผลิตและประสิทธิภาพการตรวจสอบ

พารามิเตอร์ผลิตภัณฑ์

กรณีการทดสอบ

1.ภาพตัวอย่าง：

2.เนื้อหาการตรวจสอบ:‌

ภาพทดสอบตัวอย่าง:

ภาพต้นฉบับของการตรวจจับแสงบวกด้านล่าง

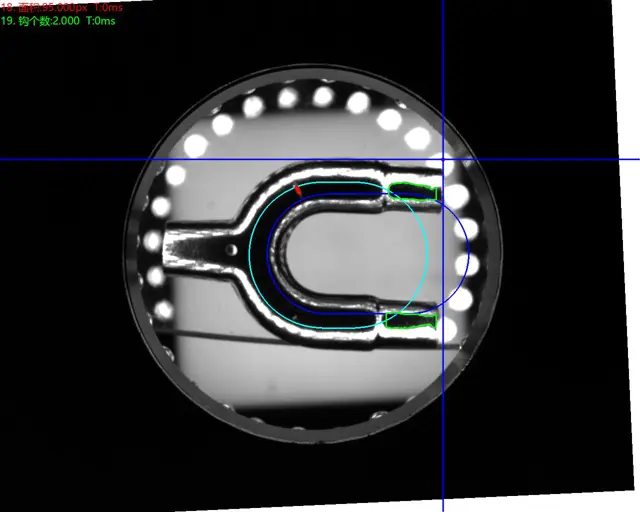

NG -มีรอยขีดข่วน

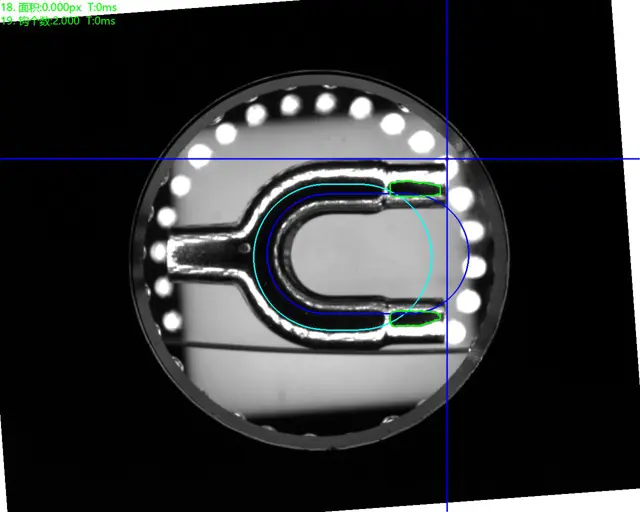

ตกลง

ตกลง

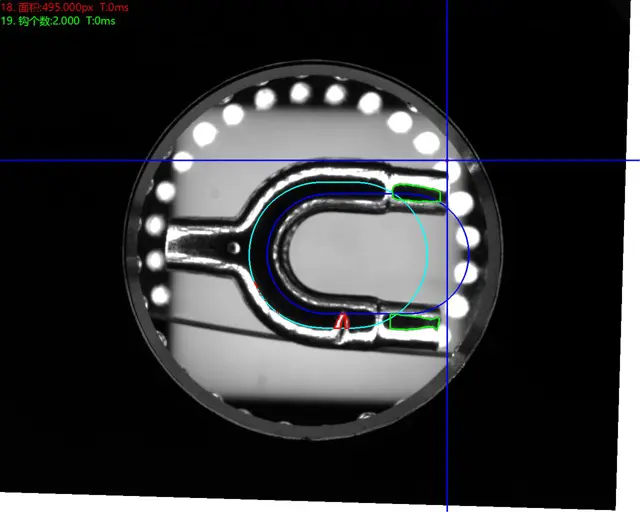

NG - ความเสียหาย

ข้อกำหนดการติดตั้ง:

ต้องแน่ใจว่ามีพื้นที่เพียงพอสำหรับการติดตั้งอุปกรณ์ตรวจสอบด้วยภาพอัตโนมัติของท่อทองแดง

อุณหภูมิแวดล้อม: 0-50 องศาเซลเซียส;

ความชื้นในอากาศ: ต่ำกว่า 90% RH;

การรบกวนทางอิเล็กทรอนิกส์: จัดเตรียมอุปกรณ์ไว้ในตำแหน่งที่มีการรบกวนทางอิเล็กทรอนิกส์น้อยที่สุด

แหล่งจ่ายไฟ: AC 220V, 50Hz, การใช้พลังงาน <1KVA

รายละเอียดการผลิต

อุปกรณ์ตรวจสอบด้วยภาพอัตโนมัติของท่อทองแดงใช้วิธีการวัดสัมพัทธ์ โดยคำนวณขนาดจริงผ่านการตรวจสอบย้อนกลับ การสอบเทียบกำลังขยาย การยกขอบอัตโนมัติ และการวัดภาพบนหน้าจอ ในการวัดที่แม่นยำ ต้องใช้กำลังขยาย 35x หรือสูงกว่าเพื่อให้ได้ความแม่นยำระดับไมครอน ด้วยการขยายนี้ ความกว้างของแนวสายตาจะน้อยกว่า 5 มม. สำหรับวัตถุที่มีขนาดใหญ่กว่า 5 มม. จะต้องรวมกับการอ่านการวิเคราะห์การเคลื่อนที่และการวัดหน้าต่าง ในกระบวนการผลิตทางอุตสาหกรรมที่ชาญฉลาดและเป็นอัตโนมัติมากขึ้นซึ่งต้องการความแม่นยำและความแม่นยำที่สูงขึ้น ระบบวิชันซิสเต็มเป็นวิธีการตรวจสอบที่มีประสิทธิภาพสูงสำหรับผลิตภัณฑ์อุตสาหกรรม

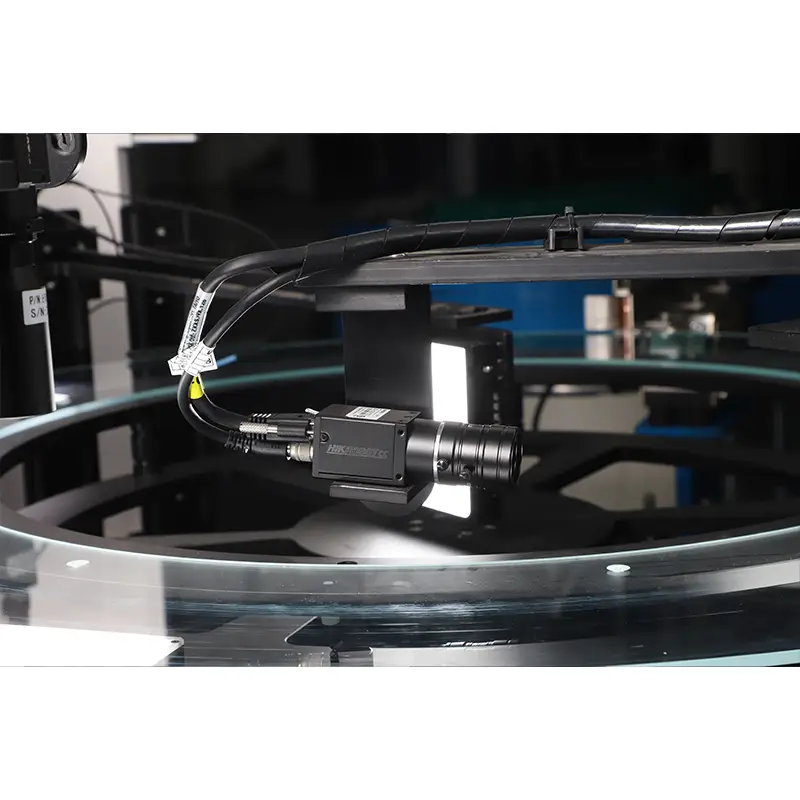

แผ่นกระจก Turntalbe

ขั้นตอนการวิเคราะห์ข้อมูล

ท็อปครัว

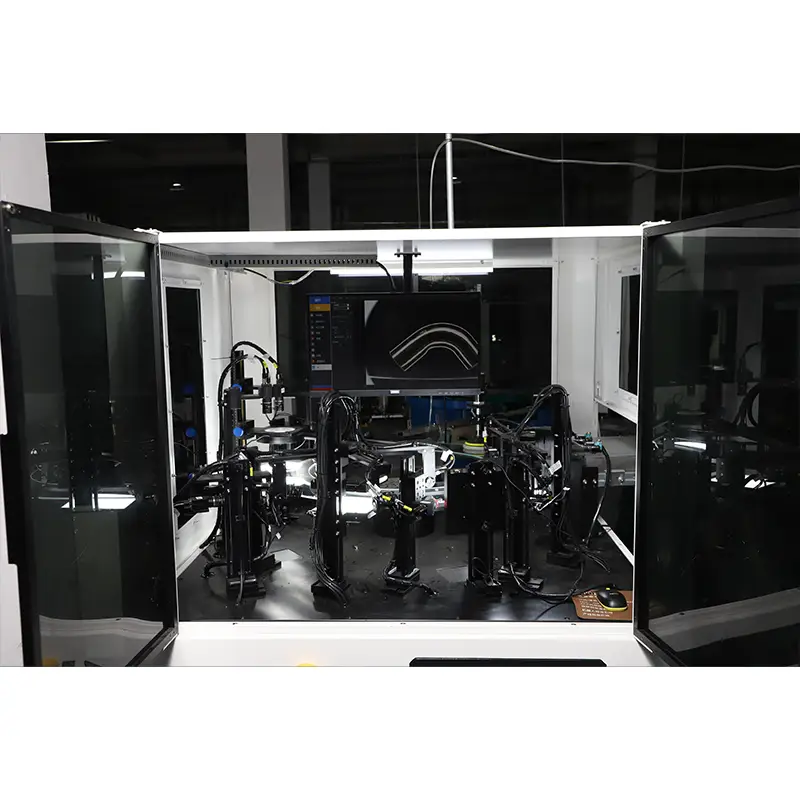

ขั้นตอนการจับภาพ

ขั้นตอนการให้อาหาร

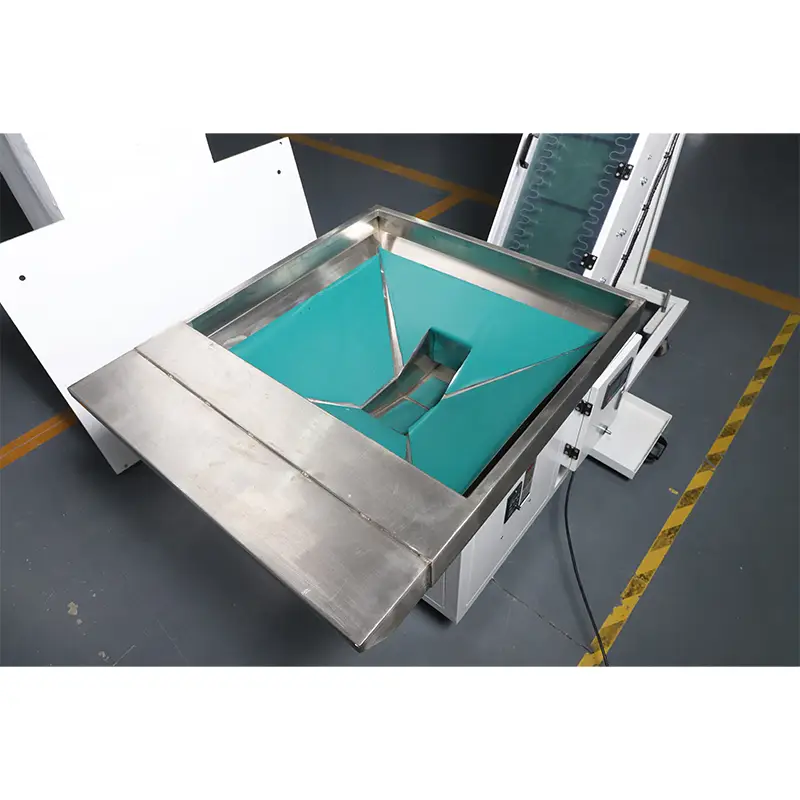

แผ่นสั่น
