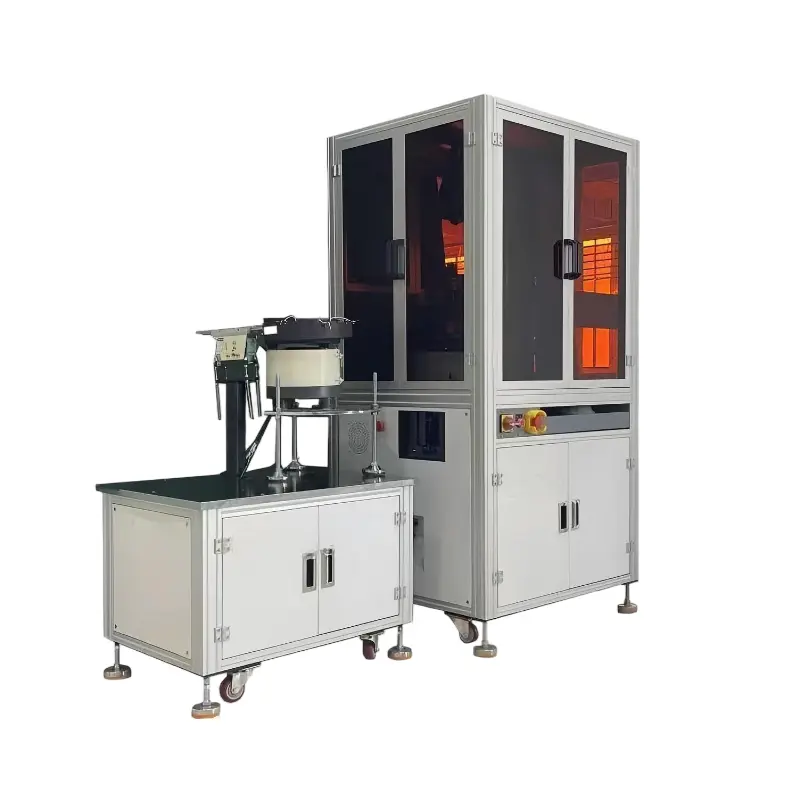

เครื่องตรวจสอบภาพอัตโนมัติ CCD แบบกำหนดเอง

เครื่องตรวจสอบด้วยภาพอัตโนมัติ CCD แบบกำหนดเองของ LANCE INDUSTRIAL ได้รับการออกแบบมาเป็นพิเศษเพื่อตอบสนองข้อกำหนดการตรวจสอบอัตโนมัติเต็มรูปแบบสำหรับส่วนประกอบที่มีความแม่นยำต่างๆ เป็นหนึ่งในผลิตภัณฑ์หลักสำหรับผู้ผลิตและซัพพลายเออร์ของจีนที่มีส่วนร่วมอย่างลึกซึ้งในด้านการตรวจสอบด้วยภาพ ด้วยการออกแบบโครงสร้างแบบโมดูลาร์ ไม่เพียงแต่อำนวยความสะดวกในการบำรุงรักษารายวันเท่านั้น แต่ยังได้รับการตรวจสอบการทำงานในระยะยาวเพื่อความเสถียรอีกด้วย สามารถปรับแต่งและปรับใช้ได้อย่างเต็มที่ตามข้อกำหนดรูปร่าง คุณลักษณะของวัสดุ และข้อกำหนดในการตรวจสอบเฉพาะของชิ้นงานต่างๆ

เมื่อเปรียบเทียบกับการตรวจสอบด้วยตนเองแบบเดิมๆ อุปกรณ์นี้สามารถจับข้อบกพร่องด้านรูปลักษณ์และการเบี่ยงเบนขนาดต่างๆ ได้อย่างแม่นยำ และทำการคัดแยกผลิตภัณฑ์ที่มีคุณสมบัติและมีข้อบกพร่องโดยอัตโนมัติ สิ่งนี้ช่วยปรับปรุงความสม่ำเสมอของคุณภาพผลิตภัณฑ์จากแหล่งที่มา ลดการทำงานซ้ำ การสูญเสียของเสีย และการร้องเรียนหลังการขายในระหว่างกระบวนการผลิตได้อย่างมีประสิทธิภาพ และทำให้องค์กรต่างๆ บรรลุการควบคุมคุณภาพอัตโนมัติที่มั่นคง มีประสิทธิภาพ และยั่งยืน ตอบสนองความต้องการหลักของการผลิตที่แม่นยำในหลายอุตสาหกรรม

เครื่องตรวจสอบด้วยภาพอัตโนมัติ CCD แบบปรับแต่งเองมีความแม่นยำในการตรวจจับสูงสุดถึง 1 μm (0.001 มม.) สำหรับชิ้นงานที่สำคัญ สามารถปรับได้ถึง 0.003 มม. ตามความต้องการในการตรวจจับจริง ซึ่งเป็นไปตามมาตรฐานการตรวจจับที่มีความแม่นยำสูงอย่างสมบูรณ์ ในแง่ของประสิทธิภาพการตรวจจับ อุปกรณ์สามารถตรวจสอบชิ้นงานได้ 200 ถึง 400 ชิ้นต่อนาที สามารถปรับความเร็วได้อย่างยืดหยุ่นตามขนาดและความซับซ้อนของผลิตภัณฑ์ สร้างความสมดุลระหว่างความแม่นยำในการตรวจจับและประสิทธิภาพการผลิต อัตราความแม่นยำในการจดจำข้อบกพร่องของอุปกรณ์สูงถึง 99.99% สามารถระบุข้อบกพร่องทั่วไปต่างๆ ได้อย่างเสถียร ลดความน่าจะเป็นของการตัดสินและการละเว้นได้อย่างมาก และให้การรับประกันคุณภาพการผลิตที่มั่นคง

อุปกรณ์มีการใช้งานที่หลากหลาย สามารถปรับให้เข้ากับชิ้นงานที่ทำจากยาง สแตนเลส อลูมิเนียมอัลลอยด์ พลาสติก แก้ว และวัสดุคอมโพสิตต่างๆ และสามารถตรวจจับข้อบกพร่องประเภทต่างๆ ได้อย่างแม่นยำ เช่น การเบี่ยงเบนขนาด การผสม การเสียรูป เสี้ยน จุดด่างดำ รอยขีดข่วน สิ่งสกปรก วัตถุแปลกปลอม ฯลฯ วิธีการโหลดรองรับรูปแบบต่างๆ เช่น แผ่นสั่นสะเทือน สายพานลำเลียง และแขนหุ่นยนต์ และสามารถปรับแต่งให้เหมาะกับสายการผลิตของลูกค้าตามสถานการณ์ แหล่งจ่ายไฟใช้มาตรฐาน 220V AC 50/60Hz ซึ่งเข้ากันได้กับสภาพแวดล้อมการผลิตต่างๆ ทั้งในและต่างประเทศ โดยมีขนาดมาตรฐาน 800 มม.×600 มม.×1200 มม. และสามารถปรับได้อย่างยืดหยุ่นตามข้อจำกัดของสถานที่ อุปกรณ์มีน้ำหนักประมาณ 150 กก. โดยมีความผันผวนเล็กน้อยขึ้นอยู่กับการกำหนดค่าเฉพาะ

ข้อมูลจำเพาะของผลิตภัณฑ์

ตามข้อกำหนดการตรวจจับทั่วไปของชิ้นงานต่างๆ เครื่องตรวจสอบด้วยภาพอัตโนมัติ CCD แบบปรับแต่งพิเศษ สามารถรองรับฟังก์ชันการตรวจจับที่สมบูรณ์และมีเสถียรภาพจำนวนหนึ่ง ฟังก์ชันทั้งหมดเหล่านี้สามารถรวมและกำหนดค่าได้อย่างอิสระตามความต้องการที่แท้จริงของลูกค้า เพื่อตอบสนองความต้องการด้านการตรวจสอบและคัดแยกแบบครบวงจรในที่เดียวขององค์กร สำหรับการตรวจจับความหนาและขนาดของชิ้นงาน อุปกรณ์จะใช้เทคโนโลยีการถ่ายภาพย้อนแสง ซึ่งมีความแม่นยำและมีเสถียรภาพในการวัด สำหรับสถานการณ์ผิดปกติที่ด้านล่างไม่ได้ขัดเงา การถ่ายภาพที่ชัดเจนสามารถทำได้ผ่านแหล่งกำเนิดแสงด้านหน้าที่ด้านล่างเพื่อให้แน่ใจว่าไม่มีข้อบกพร่องที่พลาดไป สีพื้นผิวที่ผิดปกติสามารถระบุได้อย่างแม่นยำภายใต้สภาพแสงปกติ จับความแตกต่างของสีที่ละเอียดอ่อนได้อย่างแม่นยำ สำหรับการตรวจจับคอลัมน์รองรับที่หายไปหรือผิดรูป การวางตำแหน่งที่แม่นยำทำได้ผ่านแหล่งกำเนิดแสงด้านล่าง และสามารถบันทึกการเสียรูปขนาดเล็กเพื่อหลีกเลี่ยงผลิตภัณฑ์ที่มีข้อบกพร่องที่ไหลเข้าสู่กระบวนการถัดไป สำหรับข้อบกพร่อง เช่น รอยขีดข่วนบนพื้นผิวด้านบน จุดด่างดำและสิ่งสกปรกบนพื้นผิว และสิ่งแปลกปลอมที่ตกค้างที่ด้านล่าง ทั้งหมดนี้สามารถระบุได้อย่างแม่นยำผ่านการกำหนดค่าแหล่งกำเนิดแสงและเทคโนโลยีการสร้างภาพที่สอดคล้องกัน ซึ่งช่วยลดความเสี่ยงด้านคุณภาพต่างๆ ได้อย่างมีประสิทธิภาพ ฟังก์ชันการตรวจจับทั้งหมดได้รับการตรวจสอบในสายการผลิตจริง และเข้ากันได้กับมาตรฐานการตรวจจับของอุตสาหกรรมต่างๆ

ฟังก์ชันและข้อกำหนดในการดำเนินการ

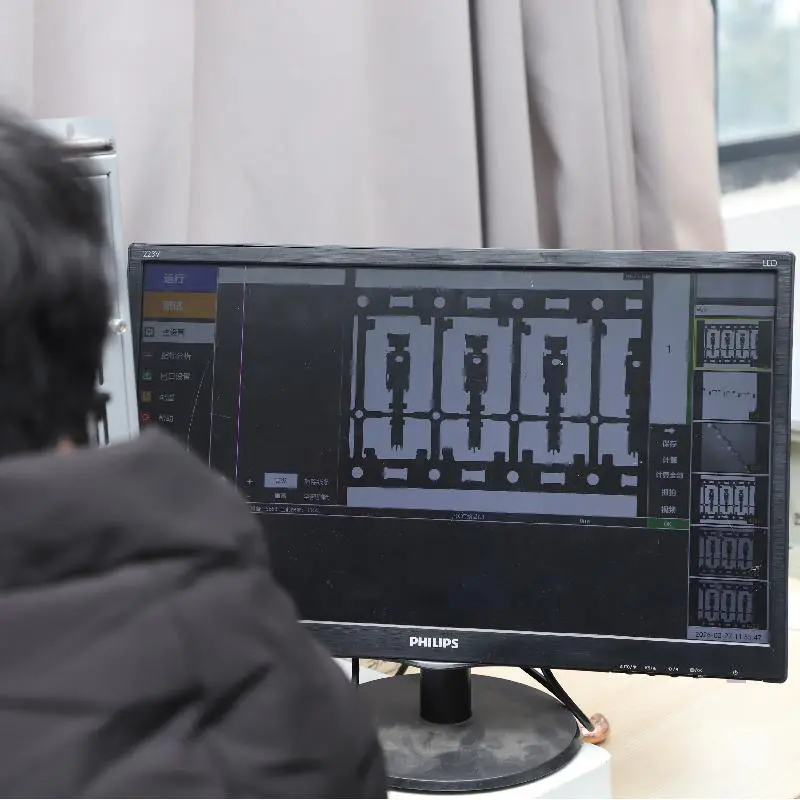

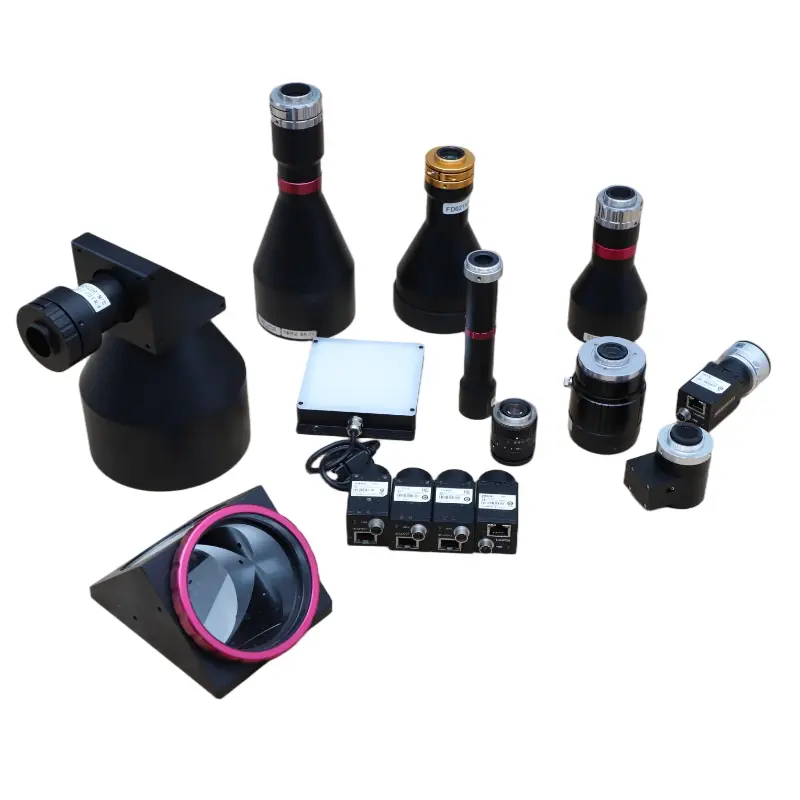

ในฐานะโรงงานอุปกรณ์ตรวจสอบด้วยภาพระดับมืออาชีพในประเทศจีน LANCE INDUSTRIAL ควบคุมคุณภาพขององค์ประกอบอุปกรณ์และการกำหนดค่าหลักอย่างเข้มงวด โดยเลือกส่วนประกอบคุณภาพสูงเพื่อให้มั่นใจว่าอุปกรณ์ทำงานได้อย่างมีเสถียรภาพในระยะยาว ซึ่งแสดงให้เห็นถึงความแข็งแกร่งระดับมืออาชีพของผู้ผลิต อุปกรณ์ดังกล่าวมาพร้อมกับซอฟต์แวร์ตรวจสอบด้วยภาพที่พัฒนาโดย LANCE INDUSTRIAL ซึ่งสามารถปรับให้เข้ากับข้อกำหนดการตรวจสอบที่กำหนดเองได้อย่างสมบูรณ์แบบ เมื่อใช้ร่วมกับคอมพิวเตอร์อุตสาหกรรมที่ปรับแต่งเอง ก็สามารถรับประกันการทำงานที่มั่นคงในระยะยาวโดยไม่เกิดข้อผิดพลาดบ่อยครั้ง จอภาพ LCD อุตสาหกรรมของ Philips ขนาด 22 นิ้วให้การแสดงผลที่ชัดเจน อำนวยความสะดวกให้ผู้ปฏิบัติงานสังเกตสถานการณ์การตรวจสอบ กล้องอุตสาหกรรมมีภาพที่คมชัดและคุณภาพของภาพที่เสถียร เมื่อใช้ร่วมกับเลนส์อุตสาหกรรมที่มีความละเอียดสูงแบบเทเลเซนทริค ช่วยให้มั่นใจในการถ่ายภาพที่มีความแม่นยำสูง และให้การสนับสนุนที่แข็งแกร่งในการระบุข้อบกพร่อง แหล่งกำเนิดแสงแบบวงแหวนที่ปรับแต่งเองให้แสงสว่างที่สม่ำเสมอ ทำให้ง่ายต่อการระบุข้อบกพร่องต่างๆ ระบบควบคุมที่พัฒนาขึ้นเองนั้นใช้งานง่ายและตอบสนองอย่างรวดเร็ว เมื่อใช้ร่วมกับเซอร์โวมอเตอร์ของ Panasonic และตัวลดขนาดแบบกำหนดเองโดยเฉพาะ ช่วยให้มั่นใจได้ถึงการทำงานที่ราบรื่น ความแม่นยำที่เชื่อถือได้ และการส่งผ่านที่ทนทาน การออกแบบโครงสร้างโดยรวมมีความสมเหตุสมผล โดยมีอัตราความล้มเหลวต่ำและการบำรุงรักษาที่สะดวก ตอบสนองความต้องการการผลิตอย่างต่อเนื่องในระยะยาวขององค์กร และแสดงให้เห็นถึงความแข็งแกร่งในการผลิตและระดับการควบคุมคุณภาพของโรงงานในจีนอย่างเต็มที่

องค์ประกอบของอุปกรณ์และกลไกหลัก

การประยุกต์ใช้ผลิตภัณฑ์

‌แอปพลิเคชัน:‌

‌อิเล็กทรอนิกส์‌: ตรวจสอบส่วนประกอบของโทรศัพท์มือถือ (ขั้วต่อ ปุ่ม) เพื่อหารอยขีดข่วนและการวางแนวที่ไม่ตรง

‌ยานยนต์‌: ตรวจสอบเกลียวสกรูและซีลยางว่ามีรอยรั่วหรือการเสียรูปภายใต้แรงกดดันหรือไม่

‌อุปกรณ์ทางการแพทย์‌: ตรวจสอบความสมบูรณ์ของบรรจุภัณฑ์ที่ปลอดเชื้อและความแม่นยำด้านมิติของเครื่องมือผ่าตัด

‌สินค้าอุปโภคบริโภค‌: ตรวจจับข้อบกพร่องบนพื้นผิวในตัวเครื่องพลาสติกหรือตัวยึดโลหะสำหรับเครื่องใช้ไฟฟ้า

‌ชิ้นส่วนอุตสาหกรรม‌: จัดเรียงตลับลูกปืนหรือเกียร์แบบผสมตามขนาดและองค์ประกอบของวัสดุ

เครื่องตรวจสอบด้วยภาพอัตโนมัติ CCD แบบปรับแต่งเองมีความคล่องตัวสูงและมีการปรับแต่งได้ในระดับสูง สามารถนำมาใช้กันอย่างแพร่หลายในด้านการผลิตที่มีความแม่นยำสูงหลายแห่ง เนื่องจากเป็นผลิตภัณฑ์หลักของซัพพลายเออร์ในจีน จึงนำเสนอโซลูชันการตรวจสอบคุณภาพที่ปรับเปลี่ยนได้สูงสำหรับลูกค้าทั่วโลก ในอุตสาหกรรมอิเล็กทรอนิกส์ สามารถใช้ตรวจจับรอยขีดข่วน การเยื้องศูนย์ ฯลฯ ของส่วนประกอบขนาดเล็ก เช่น ขั้วต่อและปุ่มของโทรศัพท์มือถือ เพื่อให้มั่นใจในความแม่นยำในการประกอบชิ้นส่วนอิเล็กทรอนิกส์ ในอุตสาหกรรมยานยนต์ สามารถตรวจจับประสิทธิภาพการซีลและการเสียรูปของส่วนประกอบต่างๆ เช่น สกรูและซีลยาง ซึ่งเป็นไปตามมาตรฐานคุณภาพที่เข้มงวดของอุตสาหกรรมยานยนต์ ในอุตสาหกรรมอุปกรณ์การแพทย์ สามารถตรวจจับความแม่นยำของขนาดและความสมบูรณ์ของบรรจุภัณฑ์ปลอดเชื้อของเครื่องมือผ่าตัดได้อย่างแม่นยำ ซึ่งเป็นไปตามข้อกำหนดของอุตสาหกรรมการแพทย์ ในอุตสาหกรรมสินค้าอุปโภคบริโภค สามารถคัดกรองข้อบกพร่องลักษณะที่ปรากฏของผลิตภัณฑ์ เช่น เปลือกเครื่องใช้ในบ้านและตัวยึดโลหะ เพื่อปรับปรุงคุณภาพของสินค้าอุปโภคบริโภค ในอุตสาหกรรมชิ้นส่วนอุตสาหกรรม สามารถวัดขนาดและคัดแยกวัสดุผสมของส่วนประกอบต่างๆ เช่น ตลับลูกปืน เกียร์ และปะเก็น เพื่อให้มั่นใจถึงเสถียรภาพด้านคุณภาพของส่วนประกอบทางอุตสาหกรรม
